徳大式防具面紐固定式組立方法　　　　　　　　2006年07月16日

徳大式防具面マジックバンド式組立方法　　　2014年9月11日

０
  • 徳大式防具面パットVer2に取り替えても市販防具面と同じサイズになるので単純に交換するだけで衝撃緩和を実現できる

    手持ちの防具面ある場合は面布団を取り外す

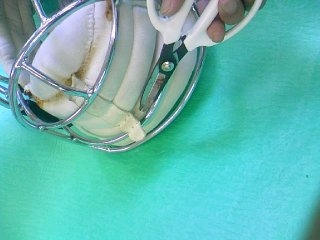

  • 鋼線を固定している皮帯の縫い糸を切り外す
１ 紐固定式徳大式防具面は次の部品で構成されている。
  1. 上側防具面パット　　１個
  2. 下側防具面パット　　１個
  3. 側頭部保護パット　　２個
  4. 頬顎パット　　　　　　　１個
  5. 面紐　６ or ７尺　　　　１組

  • 徳大式防具面パットＳＴ型には面金は含まれていないので別途準備
２
  1. 上側防具面パットを取り付ける
  2. 内側から面金上部に押し当てる
  3. 正面マジックバンドでパットを最も上に引き上げてから固定する
３
  1. 側頭部正面マジックバンドを面金に取り付ける
  2. パット上部が面金に密着出来る様にマジックバンド固定位置を調整する
  1. 下側防具面パットを取り付ける
  2. 中央下部固定用マジックバンドで面金顎部に固定する
  3. 喉当てパットが面金下部鋼線に密着する位置にマジックバンド固定位置を調整する
  4. 上側側頭部固定用マジックバンドで面金に固定する
  5. 下側側頭部固定用マジックバンドで面金に固定する
  1. 上側防具面パットと下側防具面パットを取り付けた状態の内側
４
  1. 後頭部保護パットの面紐固定用乳輪に左右の面紐を取り付て組立完了


徳大式防具面Ver1 マジックバンド式組立方法　

１ 徳大式防具面パットＭＧ型の構成部品
  1. 上側防具面パット　　　　　１個
  2. 下側防具面パット　　　　　１個
  3. 側頭部保護パット　　　　　２個
  4. 頬顎パット　　　　　　　 　　１個
  5. リング付き皮バンド　　　　４本
  6. マジックバンド　　　　　　　４本
  7. 接続用マジックバンド　 　４本　（長短各２本）
  • 結束バンドは１２０〜１５０ｍｍが１０本程度必要
２
  1. 上側防具面パットを取り付ける
  2. 頬顎パットを取り付ける
 ３

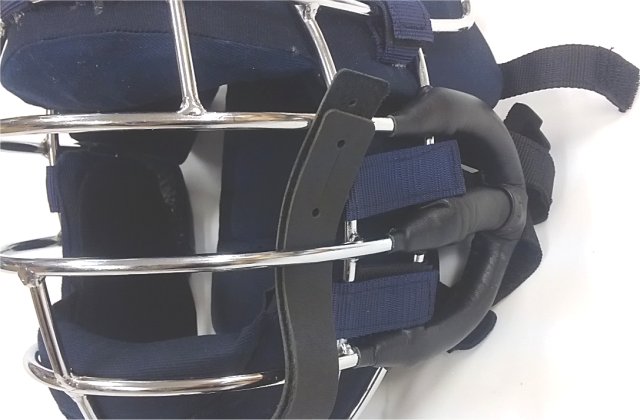

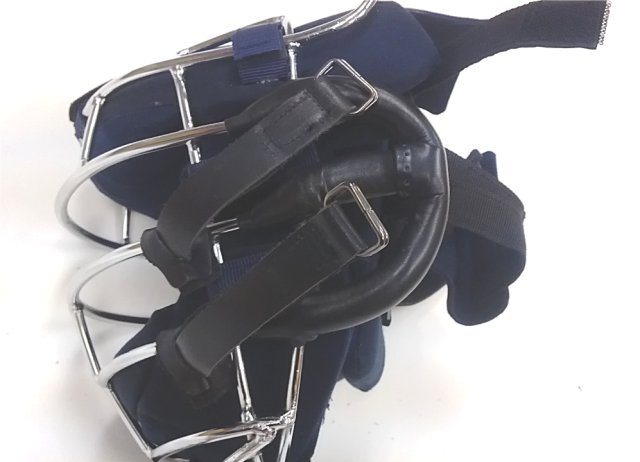

  1. 耳環中央横の横筋に上側ベルト、その直ぐ下の横筋に下側ベルトを取り付ける
  2. Ｄ環付きベルトの長い側を面側にしてスリットにＤ環を差し込む
４
  1. マジックバンドを面金に取り付ける
  2. 取り付け位置により固定力が変化
    標準は中央横筋と一段したの横筋に取り付ける
５

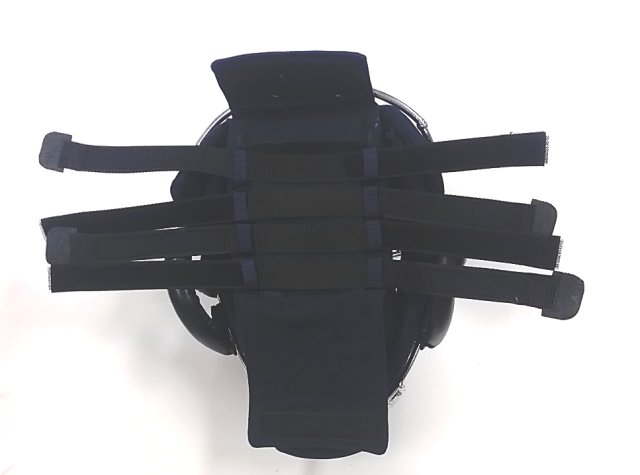

  1. 後頭部垂れのマジックバンド通しにマジックバンドを通す
  2. 最上部から皮ストッパーを左右交互に通す
  • 中央表面にマジックテープループ面が出る側にする
６

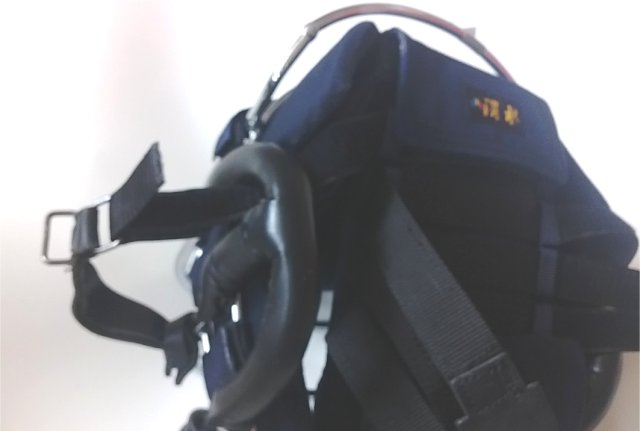

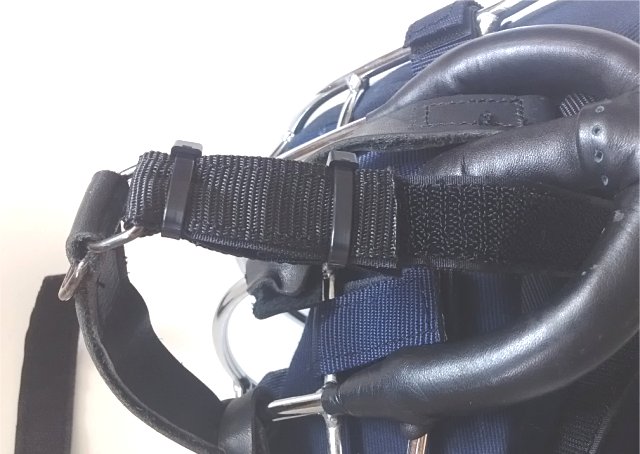

  1. 上側マジックバンドを耳輪の内側から通し内側リングに短い接続用マジックバンドで圧接する
  2. 圧接した上から結束バンドで軽く縛る
  • 結束バンド切断面は鋭利になっているので外にはみ出さない様に切断する
７

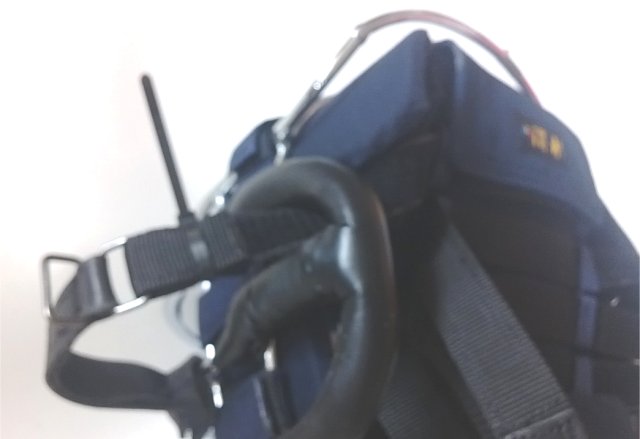

  1. 下側マジックバンドを耳輪の内側から通し内側リングに長い接続用マジックバンドで圧接する
  2. 圧接した上から結束バンドで軽く縛る
  • 結束バンド切断面は鋭利になっているので外にはみ出さない様に切断する
  • 下側マジックバンドの長さは接続用長マジックバンドの固定位置により適切に調整する
８

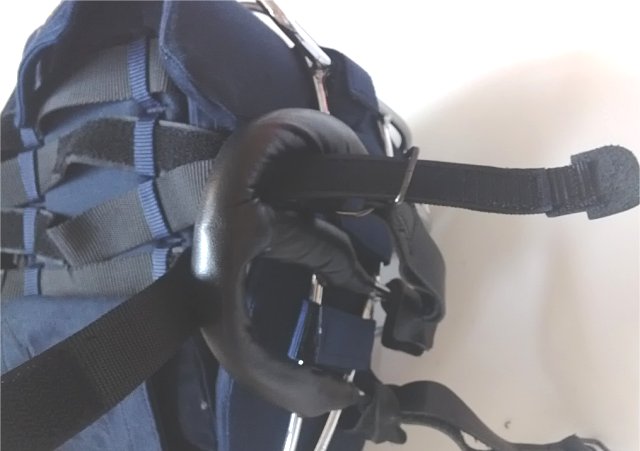

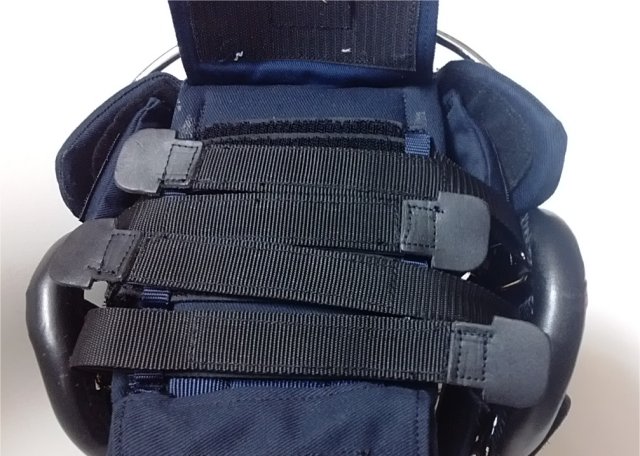

  1. 外側リングに皮ストッパー付きマジックバンドを通す
  2. 皮ストッパー付きマジックバンドを耳輪の内側へ通す

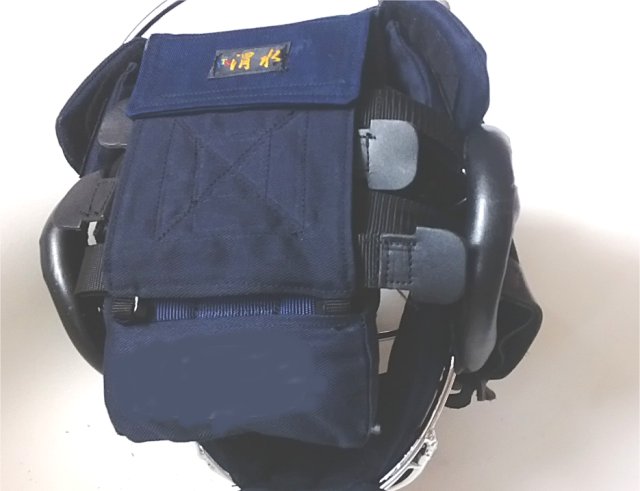

９
  1. 皮バンドを後方に充分引き付ける
  2. マジックバンド押さえの接続用皮紐の結束部を短い結束バンドで固定すると解けにくい
 １０
