ＹＴＳ血管狭窄用コイル巻き治具

特徴

・コイル巻きに熟練を必要としない
・再現性の良いコイルを巻くための精密な芯材の供給
・巻き良い位置に自在に固定
・コイルに捻りを加えなく巻くので正確
・拡大レンズにより微小コイルでも見易い
・回転保持力調整ネジがあり巻き良い

仕様

　チャック可能芯材直径　　０〜０．８ｍｍΦ
　拡大レンズ　　　　　　　倍率　　×１．８
　治具の固定方法 　　　　マグネット吸着

　供給可能なコイル巻き芯材
　材質　　　　ＳＫＨ５１
　硬度　　　　ＨｒＣ６２〜６４
　外径　　　　Φ０．２０〜Φ３．００
　　　　　　　０．０１ｍｍ飛び
　外径公差　　＋０，−０．０１
　寸法　　　　約５０ｍｍ

　 　芯材は別売りです

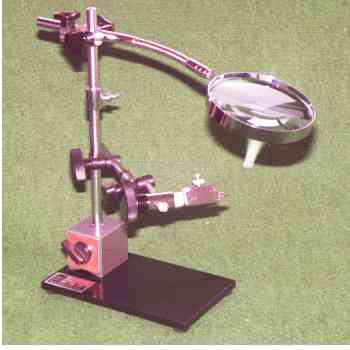

血管狭窄用コイル巻き治具全体図 （10KB）
